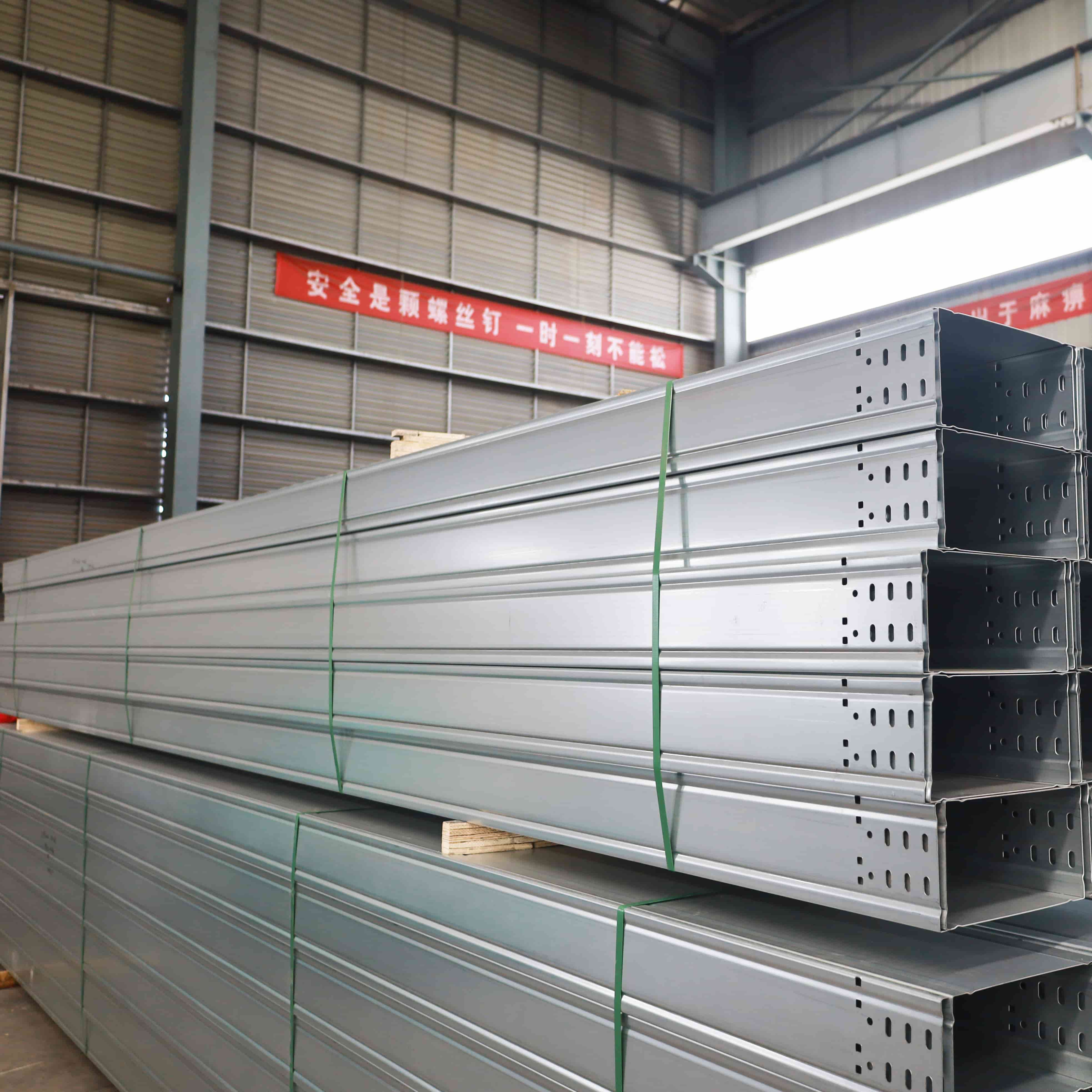

صينية كابلات كبيرة الحجم مصنوعة من الألومنيوم

مقدمة المنتج:

تُستخدم صواني الكابلات ذات الملف الشخصي المصنوع من الألومنيوم بشكل كبير، وبصورة أكثر تكرارًا مما هو عليه الآن في الجوانب التالية:
1. البيئة الصناعية: مثل المصانع الكيميائية ومصانع الأدوية وما إلى ذلك، نظرًا لمقاومتها الصحيحة للتآكل، فهي رائعة للبيئات ذات التعرف المفرط على المواد الكيميائية، مما يقلل من مخاطر تلوث الهواء.
2. هندسة البناء: في المباني التجارية مثل مراكز التسوق الكبيرة ومباني أماكن العمل والمجمعات السكنية، يتم استخدامها لحمل الكابلات ومعالجتها، وهو أمر جميل وعملي للغاية.
3. مرافق الطاقة: مثل محطات الطاقة الفرعية ومحطات الطاقة وصواني الكابلات المصنوعة من سبائك الألومنيوم، ومقاومتها العالية لدرجات الحرارة ومقاومة التآكل تجعلها الخيار الأفضل للتأكد من سلامة واستقرار نظام توزيع الطاقة.
4. النقل: توفير اختيارات ملائمة للبيئة لإدارة الكابلات في مناطق مثل مترو الأنفاق والسكك الحديدية والمطارات لضمان تشغيل آمن ومحكم الإغلاق.
5. المرافق الخارجية: مثل محطات التجارة اللفظية الأساسية ومعدات الطاقة الخارجية وصواني الكابلات المصنوعة من سبائك الألومنيوم يمكنها تحمل كمية من الظروف الجوية المحلية وتوفير دعم كابل منتظم.

عملية الإنتاج:

طلب:

تُستخدم صواني الكابلات ذات الملف الألومنيوم بشكل كبير في توصيلات الكابلات في المنشآت الصناعية. ونظرًا لوزنها الخفيف ومقاومتها للتآكل وموثوقيتها العالية، يمكنها تلبية متطلبات إنشاءات توجيه الأسلاك في بيئات التصنيع الصناعية، وفي الوقت نفسه تسهل أيضًا الحماية والاستبدال. تُستخدم صواني الكابلات ذات الملف الألومنيوم على نطاق واسع في إنشاءات صواني الكابلات في مباني أصحاب العمل التجاريين، والتي تتكون من مراكز البيانات والمناطق المحيطة بمباني العمل والمدارس وما إلى ذلك. وقد أكسبتها مزاياها المتمثلة في الوزن المعتدل والجمال والعمر الافتراضي الممتد والاستخدام الذي لا يمكن اختراقه شهرة كبيرة.
في أماكن الأنشطة الرياضية الضخمة، يمكن لصواني الكابلات ذات الملف الألومنيوم تلبية احتياجات السعر المنخفض والتركيب السريع، وتوفير مورد قوي للإضاءة ونقل التسجيلات وما إلى ذلك.

أصبحت صواني الكابلات المصنوعة من الألومنيوم حجر الزاوية في أنظمة إدارة الكابلات المعاصرة، وخاصة في المشاريع الصناعية والتجارية ومشاريع البنية التحتية. بفضل مزيج من المتانة ومقاومة التآكل وخفة الوزن، تُعد صواني الكابلات المصنوعة من الألومنيوم الأفضل لتنظيم وحماية الأسلاك الكهربائية بطريقة قابلة للتطوير وصديقة للبيئة. بالنسبة لتجار الجملة والمقاولين، فإن فهم المواصفات الهيكلية والمادية والتنظيمية لصواني الكابلات المصنوعة من الألومنيوم أمر لا غنى عنه عند إجراء عمليات شراء بالجملة.

يستكشف هذا المقال العوامل الفنية لصواني الكابلات المصنوعة من الألومنيوم بالجملة، ويغطي المواصفات الرئيسية ومواد التصنيع ومعايير التنظيم واعتبارات الإعداد ومتطلبات الامتثال.

1. ما هي صواني الكابلات ذات الملف الألومنيوم؟
حوامل الكابلات المصنوعة من الألومنيوم عبارة عن هياكل هيكلية مصممة لدعم الكابلات والأسلاك الكهربائية وتوجيهها وحمايتها. ويتم تصنيعها في كثير من الأحيان باستخدام مقاطع سبائك الألومنيوم المبثوقة 6063 أو 6061، مما يوفر ثباتًا في القوة ومقاومة التآكل والأداء الحراري. تأتي هذه الأدراج في مجموعة من التصاميم، بما في ذلك:

نوع السلم

القاع الصلب

نوع مثقب

نوع الحوض الصغير

شبكة سلكية (على شكل سلة)

يخدم كل نوع متطلبات توجيه الكابلات وتدفق الهواء الفريدة من نوعها.

2. لماذا تختار الألومنيوم لأنظمة صينية الكابلات؟

2.1 خصائص المواد

• وزن:~1/3 وزن صواني الفولاذ، مما يقلل من الحمل الهيكلي وجهد التثبيت.

• مقاومة التآكل:مقاومة طبيعية للتآكل الجوي والكيميائي.

• الموصلية الكهربائية:يمكن أن يعمل الألومنيوم كمسار تأريض إذا تم تصميمه وفقًا لمعيار IEC 61537 أو المادة 392 من NEC.

• التمدد الحراري:معامل التمدد هو 23.1 ميكرومتر/متر·كلفن، مما يتطلب تخطيط الفجوة الحرارية أثناء التثبيت.

2.2 السبائك والمعايير الشائعة

3. المواصفات الهندسية لتطبيقات البيع بالجملة

3.1 سعة التحميل

• المدى مقابل الحمل:تأكد من أقصى حمل موحد عند امتداد معين. على سبيل المثال، صينية سلم بعرض 300 مم (سمك 2.0 مم) تتحمل عادةً ما يصل إلى 100 كجم/م² عند امتداد 2.5 م.

• معايير الانحراف:لا ينبغي أن يتجاوز L/100 وفقًا لـ NEMA VE 1 أو IEC 61537.

3.2 الأبعاد وأنواع الملفات الشخصية

• العرض القياسي: من 100 مم إلى 900 مم

• الارتفاعات القياسية: من 25 ملم إلى 150 ملم

• السمك: من 1.5 ملم إلى 3.0 ملم حسب التطبيق

• خيارات الملف الشخصي: على شكل حرف C، أو قناة على شكل حرف U، أو فتحة على شكل حرف T من الألومنيوم للتكامل المعياري

3.3 خيارات تشطيب السطح

• الانتهاء من مطحنة

• مؤكسد (شفاف أو ملون)

• مطلي بالمسحوق (إذا كان ذلك يتطلب الجمالية أو التعرض البيئي)

4. إرشادات التثبيت والامتثال التنظيمي

4.1 القواعد والمعايير

• IEC 61537- متطلبات أنظمة صينية الكابلات

• نيما في إي 1 وفي إي 2– تصميم وتركيب صينية الكابلات الأمريكية

• المادة 392 من قانون الانتخابات الوطني- قانون الكهرباء الوطني الأمريكي لصواني الكابلات

• CSA C22.2 رقم 126.1- المعايير الكندية لصواني الكابلات المعدنية

4.2 التأريض والترابط

إذا تم استخدام الدرج كموصل تأريض للمعدات (EGC)، تكون وصلات الربط مطلوبة عند وصلات الدرج ما لم يتم إثبات أن ملف الألومنيوم المستمر يلبي حدود المقاومة (≤ 0.1 أوم عبر الوصلات).

4.3 الاعتبارات البيئية

صواني الألومنيوم مناسبة لـ:

• استخدام داخلي وخارجي

• المناطق الساحلية والرطبة

• مصانع المعالجة الكيميائية (مع طلاء بأكسيد)

• مراكز البيانات المزودة بمعدات حساسة لـ EMI (مع تعديلات التدريع)

5. اعتبارات رئيسية عند الشراء بالجملة

5.1 مصادر وتخطيط الكميات

• كميات الطلب الدنيا (MOQ):تبدأ عادةً عند 100 متر أو 500 كجم حسب الشركة المصنعة

• خيارات التخصيص:طول الصينية (عادةً 2.5 متر أو 3.0 متر لكل قطعة)، نمط الفتحة، التشطيب، ملحقات التوصيل

• اللوجستية:غالبًا ما تتطلب الشحنات السائبة تخطيط حمولة الحاوية الكاملة (FCL) وتصميم عبوات قابلة للتكديس

5.2 عوامل التكلفة

• أسعار الألمنيوم الخام(متوسط حوالي 2200 دولار/طن في عام 2025)

• تكاليف الأكسدة والتشطيب

• تسعير الملحقات(أقواس، وصلات، مثبتات)

• الشحن (FOB مقابل CIF)

6. حالات الاستخدام الشائعة

• المصانع الصناعية:دعم كابلات الجهد العالي للآلات

• المباني التجارية:شبكة التوجيه وأسلاك التحكم

• مشاريع البنية التحتية:تركيبات الأنفاق والجسور بسبب مقاومة التآكل

• المزارع الشمسية:حمل توصيلات الألواح الشمسية في البيئات الخارجية المسببة للتآكل

7. الأسئلة الشائعة

س1: هل صواني الألومنيوم أكثر ملاءمة من صواني المعدن؟
ج: لا، عادةً ما تكون صواني الألومنيوم أخف وزنًا وأقل متانة من صواني المعدن المجلفن أو المقاوم للصدأ. ومع ذلك، فإن مقاومتها للتآكل وسهولة تركيبها تجعلها مثالية للعديد من التطبيقات.

س2: هل يمكن استخدام صواني الكابلات المصنوعة من الألومنيوم في البيئات المتفجرة؟
ج: نعم، إذا تم تصميمها بتأريض مناسب ووفقًا لتوجيهات ATEX أو متطلبات NEC Class I، القسم 1، فيمكن استخدامها في المناطق الخطرة.

س3: كيف أحدد حجم الصينية المناسب؟
ج: يُرجى مراعاة إمكانية ملء الكابل (عادةً ≤ 40% من المقطع العرضي للدرج)، ووزن الكابل، وتخطيط مساره. استخدم جداول تحديد المقاسات الواردة في المعيار IEC 61537 أو NEMA VE 1 لاختيار المقاس الصحيح.

س4: هل تحتاج صواني الألومنيوم إلى الصيانة؟
ج: يتطلب الحد الأدنى من الصيانة؛ ويوصى بإجراء عمليات تفتيش دورية للتآكل واستمرارية التأريض والأضرار الميكانيكية.

الخاتمة والدعوة إلى العمل

تُوفر صواني الكابلات المصنوعة من الألومنيوم بالجملة حلاً قابلاً للتوسع، وخفيف الوزن، ومقاومًا للتآكل لأنظمة إدارة الكابلات الحديثة. وبفضل توافقها مع المتطلبات العالمية مثل IEC 61537 وNEMA VE 1، تُعدّ خيارًا موثوقًا للمقاولين والموزعين ومطوري البنية التحتية.

إذا كنت تخطط لمشروع واسع النطاق أو تدير عمليات شراء بالجملة، فتأكد من أن مواصفاتك تتوافق مع المعايير الهندسية والرموز الكهربائية الإقليمية.
نحن نقدم خدمات الاستشارة المتخصصة والتخصيص لصواني الكابلات المصنوعة من الألومنيوم المصممة خصيصًا لتلبية احتياجات مشروعك.

تواصل معنا اليوملطلب عرض أسعار أو رسومات فنية أو مستندات مواصفات عينة مصممة خصيصًا للتثبيت القادم لديك.
